SPC Nedir? Kontrol Kartları, Cp ve Cpk ile Prosesi Konuşturmak
8 Eylül 20263 dk okuma
SPC, ürünü değil prosesi kontrol eder: sapmayı hurda çıkmadan önce yakalar. Kontrol kartı türleri, kural setleri, Cp/Cpk hesabı ve otomatik veri toplamayla kurulum.
SPC (Statistical Process Control — İstatistiksel Proses Kontrol), üretim prosesinden düzenli aralıklarla alınan ölçümleri istatistiksel yöntemlerle izleyerek prosesin kontrol altında olup olmadığını belirleme yöntemidir. Amaç hatalı ürünü ayıklamak değil, hata oluşmadan önce prosesteki kaymayı fark etmektir.
Kısa cevap
- Muayene ürünü kontrol eder, SPC prosesi kontrol eder.
- İki tür değişkenlik vardır: doğal (yaygın neden) ve özel neden. SPC, ikincisini ayırt eder.
- Kontrol sınırları müşteri toleransı değildir; prosesin kendi sesidir (±3σ).
- Cp prosesin potansiyelini, Cpk gerçek performansını gösterir; ikisi arasındaki fark ortalamanın kaymasıdır.
- Elle tutulan kartlar geç kalır; ölçüm cihazından otomatik veri alındığında SPC gerçek zamanlı bir uyarı sistemine dönüşür.

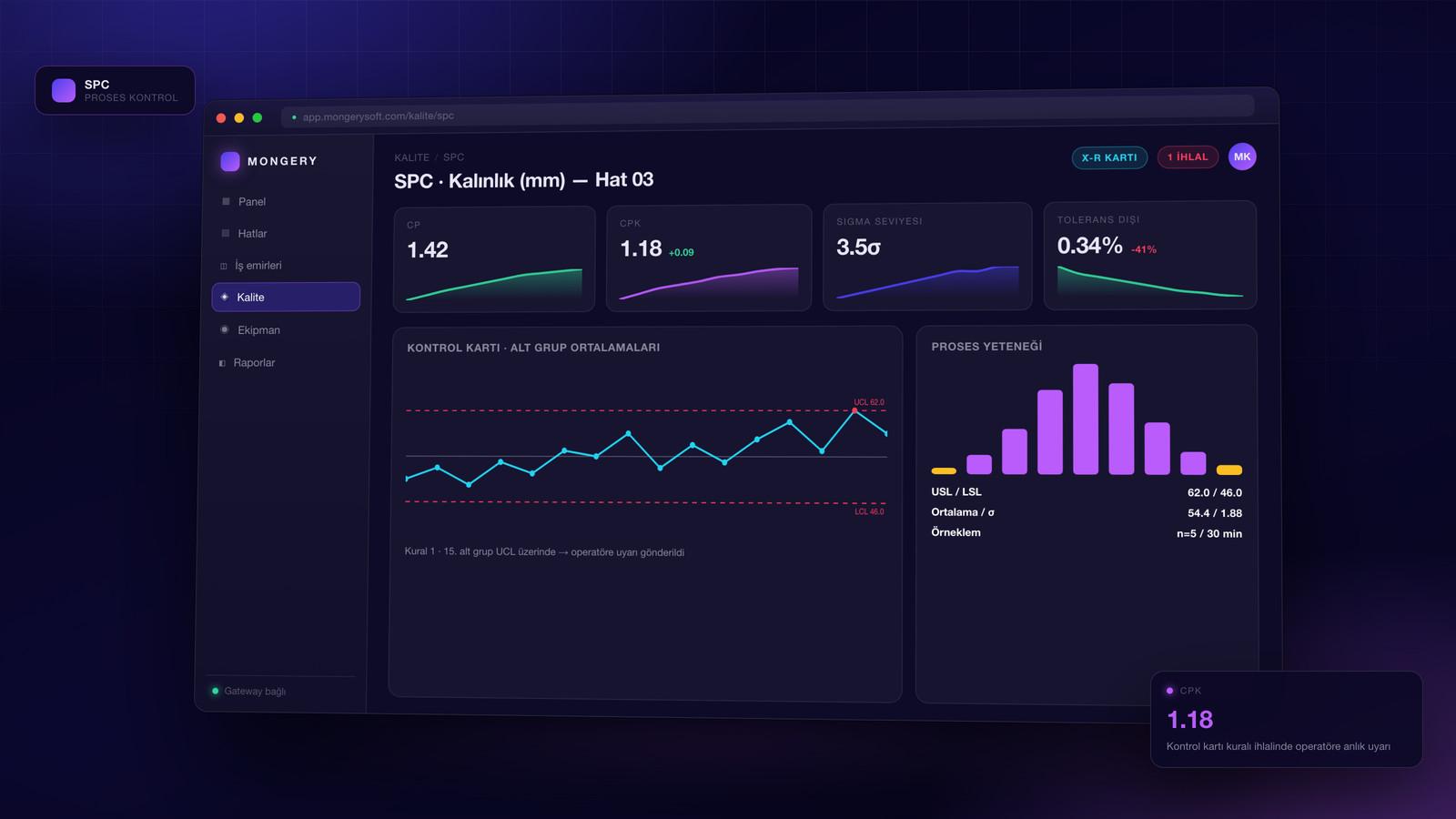

Kontrol kartı nasıl okunur?
Bir kontrol kartında üç çizgi vardır: merkez çizgi (ortalama), üst kontrol limiti (UCL) ve alt kontrol limiti (LCL). Sınırlar, prosesin geçmiş verisinden hesaplanır — şartname sınırlarıyla (USL/LSL) karıştırılmamalıdır.
Yaygın kural seti (Western Electric / Nelson kuralları):
- Bir nokta kontrol limitleri dışında.
- Ardışık 9 nokta merkez çizginin aynı tarafında.
- Ardışık 6 nokta sürekli artıyor veya azalıyor.
- Ardışık 14 nokta bir aşağı bir yukarı zikzak yapıyor.
- Ardışık 2/3 nokta 2σ bölgesinin dışında.
Kural sayısını artırmak yanlış alarmı da artırır. Sahada 1., 2. ve 3. kurallarla başlamak çoğu tesis için doğru dengedir.
Hangi kart, hangi durumda?
| Kart | Veri tipi | Kullanım |
|---|---|---|
| X̄-R | Sürekli (ölçüm), n = 2–9 | Boyut, ağırlık, sıcaklık — en yaygın |
| X̄-S | Sürekli, n > 9 | Büyük örneklem, otomatik ölçüm |
| I-MR | Tekil ölçüm | Düşük hacim, pahalı/yavaş ölçüm |
| p / np | Kusurlu oranı | Uygun/uygun değil kararları |
| c / u | Kusur sayısı | Birim başına kusur (ör. yüzey hatası) |
Cp ve Cpk hesabı
Cp = (USL − LSL) ÷ 6σ — prosesin dağılımı tolerans aralığına sığıyor mu?
Cpk = min[(USL − ortalama), (ortalama − LSL)] ÷ 3σ — dağılım aralığın ortasında mı?
Örnek: USL 62,0 mm, LSL 46,0 mm, ortalama 54,4 mm, σ = 1,88 mm.
- Cp = (62 − 46) ÷ (6 × 1,88) = 16 ÷ 11,28 = 1,42
- Cpk = min(62 − 54,4 ; 54,4 − 46) ÷ (3 × 1,88) = 7,6 ÷ 5,64 = 1,35
Cp yüksek ama Cpk düşükse proses yeterince dar, ancak merkezden kaymıştır — çözüm dağılımı daraltmak değil, ayarı ortalamaya çekmektir. Otomotivde tipik hedef Cpk ≥ 1,33'tür.
Otomatik SPC kurulumu: 6 adım
- Kritik karakteristikleri seçin. Her ölçüyü değil, müşteri şikâyeti ve fire üreten 3–5 karakteristiği izleyin.
- Ölçüm sistemini doğrulayın (MSA/Gage R&R). Ölçüm belirsizliği toplam değişkenliğin %10'unu aşıyorsa kartlar yanıltır.
- Örnekleme planını kurun. Alt grup büyüklüğü ve sıklığı; ör. n=5, 30 dakikada bir.
- Veriyi otomatik alın. Dijital kumpas, tartı veya görüntü işleme istasyonu doğrudan sisteme yazsın.
- Reaksiyon planı yazın. Kural ihlalinde kim, ne yapacak? Plan yoksa alarm gürültüye dönüşür.
- Sınırları periyodik güncelleyin. Proses iyileştikçe kontrol limitleri yeniden hesaplanmalıdır.
Sık sorulan sorular
Kontrol limitleri ile tolerans sınırları aynı mı?
Hayır. Tolerans (USL/LSL) müşteri/şartname kaynaklıdır; kontrol limitleri prosesin kendi verisinden hesaplanır. Bir proses kontrol altında olup yine de tolerans dışı üretiyor olabilir — bu, yetenek (Cp/Cpk) sorunudur.
Kaç ölçüm gerekir?
Kontrol limitlerini kurmak için genellikle 20–25 alt grup (100–125 ölçüm) yeterlidir. Daha az veriyle kurulan limitler kararsızdır.
SPC her üretime uygun mu?
Yüksek hacimli, tekrarlı üretimde en güçlüdür. Tek parça/proje tipi üretimde I-MR kartları veya kritik operasyon bazlı ölçüm daha uygundur.
SPC ile 100% kontrol birbirinin alternatifi mi?
Hayır, tamamlayıcıdır. Otomatik %100 kontrol kaçak hatayı önler; SPC ise prosesin nereye kaydığını gösterip hatanın kaynağını kurutur.
Cpk 1,33 neden hedef?
Cpk 1,33, tolerans aralığının ±4σ'ya karşılık geldiği anlamına gelir; bu da milyon başına yaklaşık 63 uygunsuz parça demektir. Otomotiv ve savunma tedarik zincirlerinde yaygın kabul edilen alt sınırdır.
